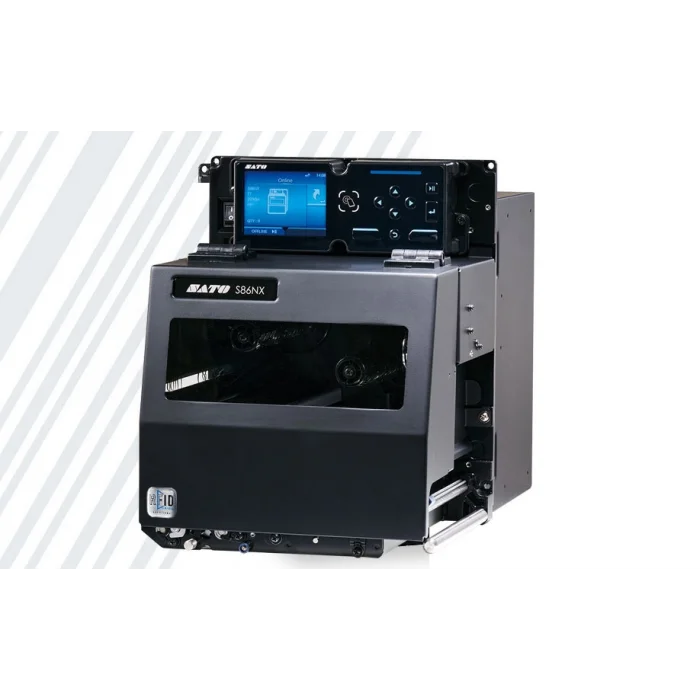

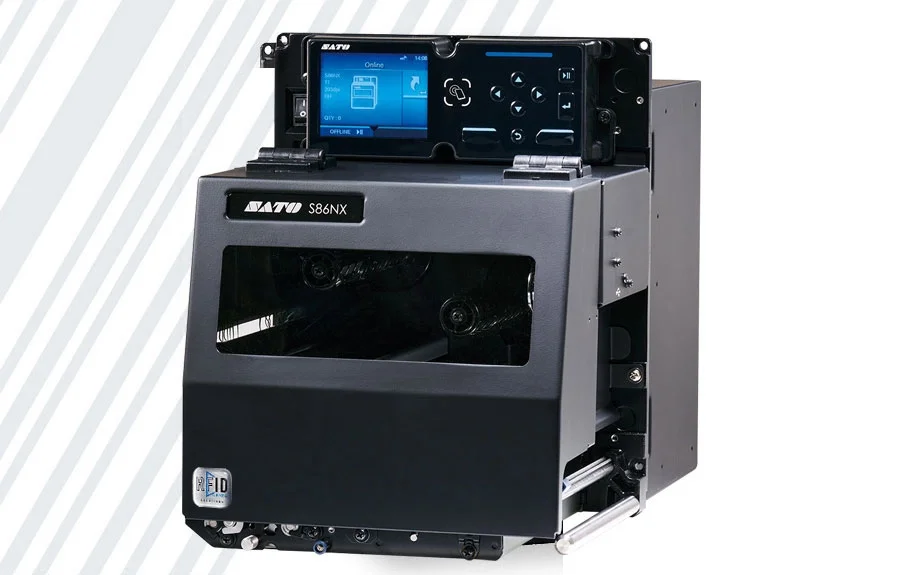

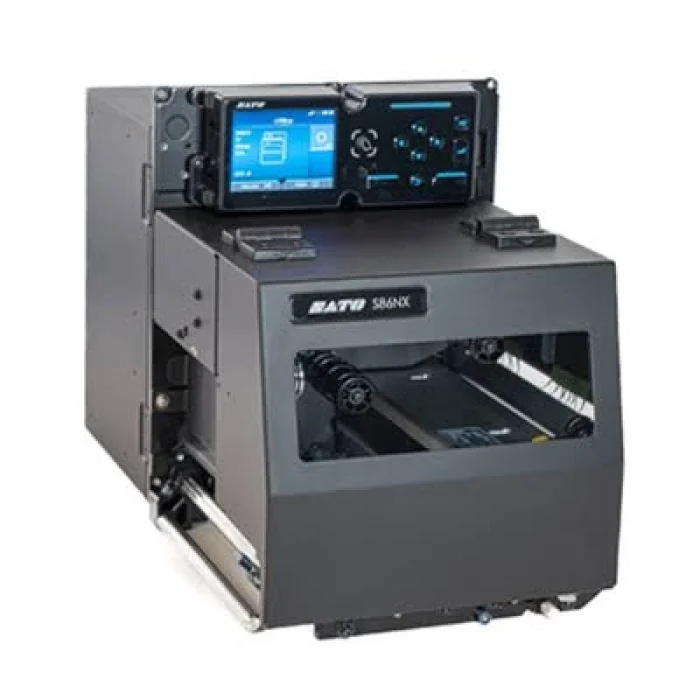

SATO S86NX 6 İnç Print Engine
Geniş Formatlı Print & Apply Sistemleri İçin 6 İnç Endüstriyel Baskı Motoru
SATO S86NX, yüksek hacimli ve görev açısından kritik otomatik etiketleme uygulamaları için geliştirilmiş 6 inç sınıfında endüstriyel Print Engine / baskı motorudur.
167,5 mm'ye kadar baskı genişliği sunan S86NX; 203 dpi ve 305 dpi çözünürlük seçeneklerine sahiptir.
203 dpi'da 14 ips / 355,6 mm/sn, 305 dpi'da ise 12 ips / 304,8 mm/sn baskı hızına ulaşabilir.
6,59 inçlik geniş baskı alanı özellikle büyük koli, palet, sevkiyat, lojistik ve endüstriyel ürün etiketlerinin otomatik olarak basılıp uygulanması gereken sistemlerde S86NX'i güçlü bir seçenek haline getirir.
SATO S86NX Nedir?
SATO S86NX, üretim ve lojistik hatlarına entegre edilen otomatik etiketleme sistemlerinin içerisinde kullanılmak üzere tasarlanmış 6 inçlik endüstriyel baskı motorudur.
Klasik bir barkod yazıcısından farklı olarak S86NX'in temel kullanım senaryosu, bir Print & Apply sisteminin baskı bölümünü oluşturmaktır.
Örneğin:
Koli algılanır
↓
ERP / WMS / MES verisi alınır
↓
S86NX etiketi basar
↓
Aplikatör etiketi koliye uygular
↓
Barkod / kamera kontrolü yapılır
Bu yapı sayesinde etiketleme süreci üretim veya lojistik hattının otomatik bir parçası haline gelir.
167,5 mm Baskı Genişliği
S86NX'in en önemli özelliği 167,5 mm / 6,59 inç maksimum baskı genişliğidir.
Bu genişlik, S84NX gibi 4 inç sınıfındaki baskı motorlarına göre daha büyük etiketlerin tek geçişte basılmasını sağlar.
Özellikle;
gibi uygulamalarda geniş baskı alanı önemli bir avantajdır.
S86NX 203 ve 305 dpi Çözünürlük
S86NX iki farklı çözünürlük seçeneği sunar.
203 dpi
Maksimum baskı hızı:
14 ips / 355,6 mm/sn
Standart lojistik, palet, koli ve sevkiyat etiketlerinde yüksek hız için uygundur.
305 dpi
Maksimum baskı hızı:
12 ips / 304,8 mm/sn
Daha küçük barkodlar, daha yoğun metin ve grafik içeren etiketlerde daha yüksek baskı detayı sağlar.
S86NX'in tasarımındaki temel yaklaşım; 6 inç geniş format ile yüksek hızlı endüstriyel baskıyı bir araya getirmektir.
S86NX ile Print & Apply Otomasyonu
S86NX, Print & Apply sisteminin baskı motoru olarak çalışabilir.
Tipik bir sistem şu şekilde kurgulanabilir:
ERP / WMS / MES
↓
PLC / Kontrol Sistemi
↓
Ürün veya Koli Sensörü
↓
SATO S86NX
↓
Aplikatör
↓
Koli / Palet
Bu yapı özellikle sürekli çalışan üretim ve lojistik hatlarında manuel etiketleme ihtiyacını azaltabilir.
Etiketin basılması ve uygulanması ürünün hat üzerindeki hareketiyle senkronize edilebilir.
S86NX'in 6 İnçlik Yapısı Hangi Durumlarda Avantaj Sağlar?
Her etiket için 6 inçlik bir baskı motoruna ihtiyaç yoktur.
Ancak etiket genişliği arttığında 6 inç platform önemli hale gelir.
Örneğin bir palet etiketi üzerinde;
SSCC
Ürün kodu
Müşteri bilgisi
Sipariş bilgisi
Sevkiyat numarası
Barkod
QR Code
Ürün açıklaması
Lojistik bilgileri
aynı etikette bulunuyorsa daha geniş bir baskı alanı gerekebilir.
S86NX bu tür uygulamalar için geliştirilmiş geniş formatlı bir Print Engine çözümüdür.
RFID ile Baskı ve Kodlama
S86NX için fabrika montajlı UHF RFID opsiyonu bulunur.
Bu seçenek sayesinde RFID etiketlerinin hem yazdırılması hem de RFID çipinin kodlanması aynı işlem içerisinde gerçekleştirilebilir.
RFID ile birlikte;
Etiket baskısı + RFID kodlama + değişken veri
aynı otomatik etiketleme sürecinin parçası olabilir.
Özellikle palet ve lojistik uygulamalarında RFID kullanımı, ürünün yalnızca görülebilir barkoduyla değil elektronik kimliğiyle de takip edilmesine olanak sağlayabilir.
SATO'nun teknik dokümanında Avrupa için RFID seçeneğinin UHF RFID, ISO 18000-6 Type C ve EPC Gen2 Class 1 protokollerini desteklediği belirtilmektedir.
SATO AEP ile Akıllı Baskı
S86NX'in önemli özelliklerinden biri SATO AEP – Application Enabled Printing desteğidir.
AEP sayesinde bazı uygulamalarda baskı işleminin kontrolü doğrudan baskı motoruna taşınabilir.
Bu yapı;
PLC
Barkod okuyucu
Tartı
USB cihazları
Operatör girişi
gibi kaynaklardan gelen verilerin doğrudan baskı sürecinde kullanılmasını sağlayabilir.
Böylece her uygulamada ayrı bir bilgisayar ve baskı yazılımı katmanı kullanılması gerekmeyebilir.
PLC ile Entegrasyon
S86NX üzerinde EXT I/O arayüzü bulunur.
AEP ile birlikte bu arayüz programlanabilir şekilde kullanılabilir.
Bu özellik, S86NX'in otomatik makine ve üretim hatlarına entegre edilmesini kolaylaştırır.
Örneğin PLC;
Ürün geldi → Baskı komutu → S86NX etiketi bastı → Aplikatör uyguladı → İşlem tamamlandı
şeklinde bir çevrim oluşturabilir.
Bu yaklaşım özellikle özel makine üreticileri ve Print & Apply sistemi tasarlayan entegratörler için önemlidir.

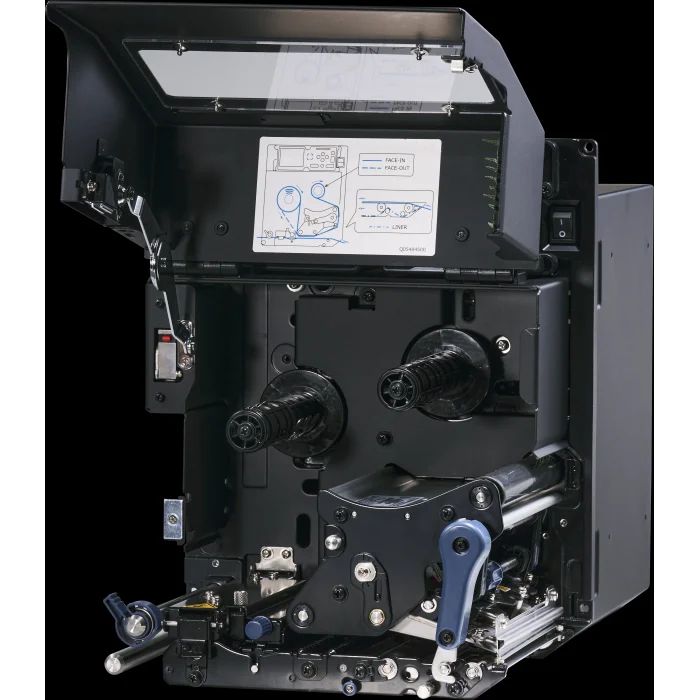

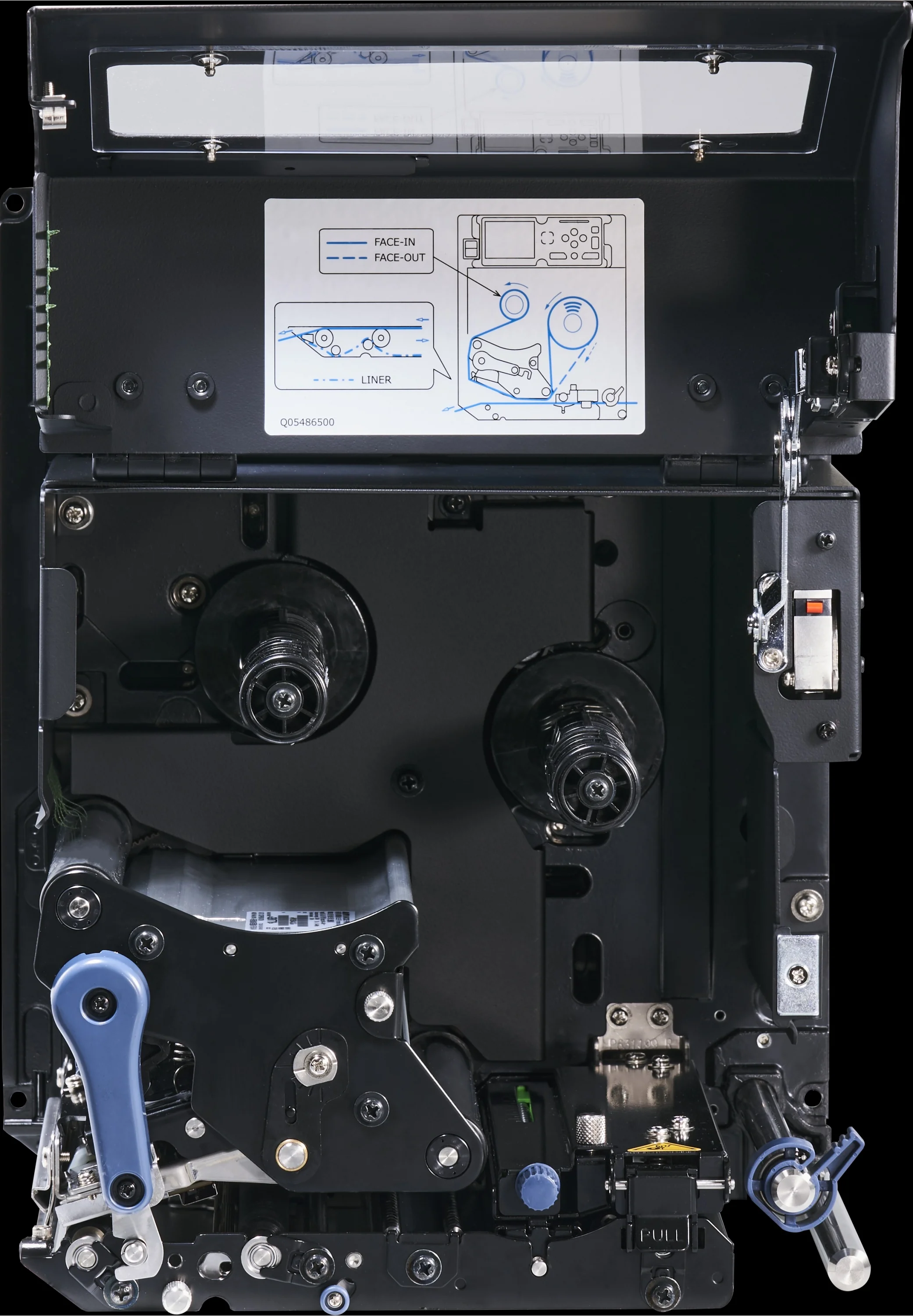

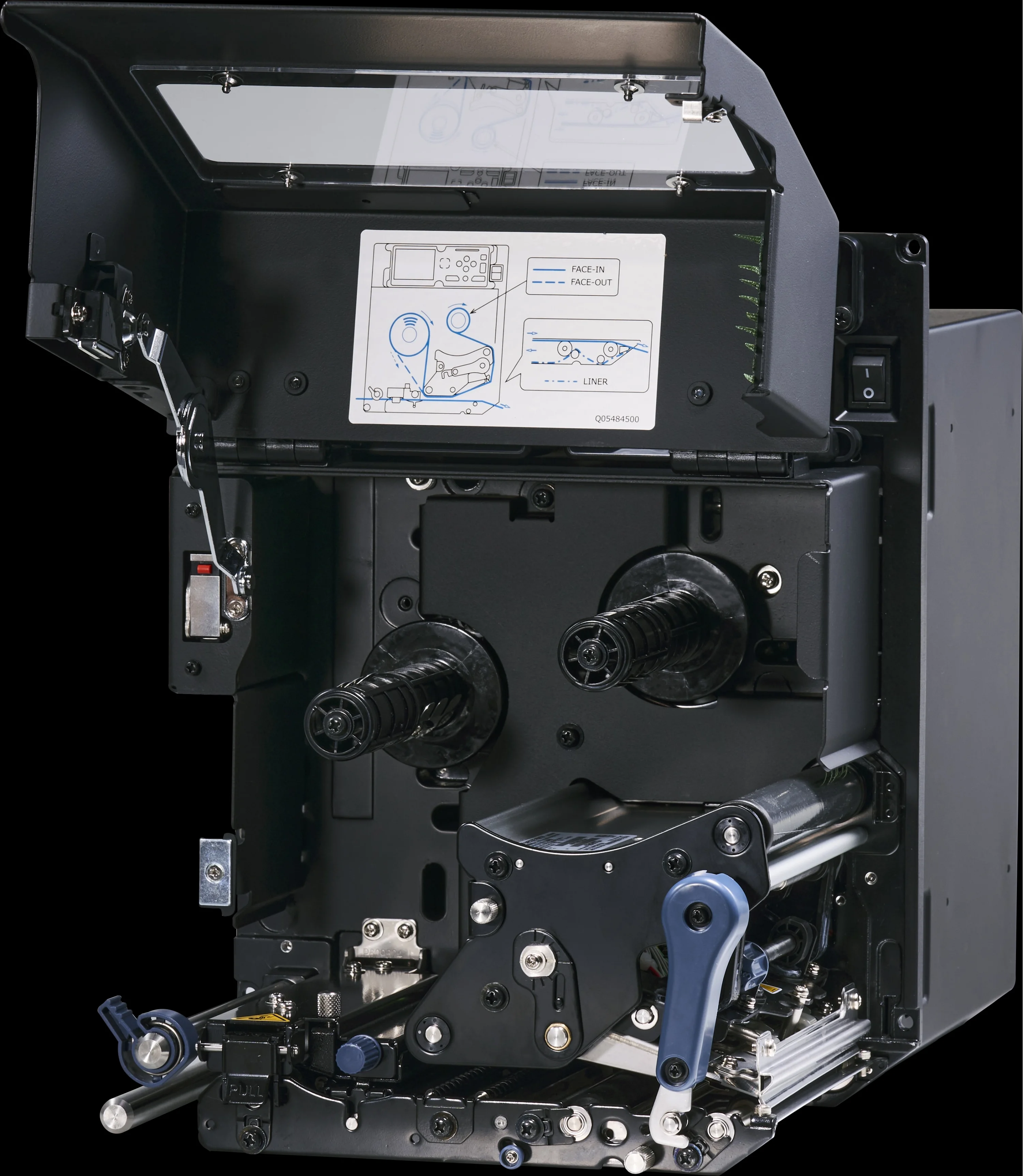

Sağ ve Sol Yönlü S86NX
S86NX'in Right Hand ve Left Hand modellerinin bulunması, baskı motorunun Print & Apply makinesine mekanik olarak yerleştirilmesinde esneklik sağlar.
Makinenin konveyör yönü, aplikatörün konumu ve etiketin çıkış yönü projeye göre değişebileceğinden baskı motorunun yön seçeneği önemli bir tasarım kriteridir.
Ağır Hizmet Tipi Metal Tasarım
S86NX, yüksek görev döngülü endüstriyel uygulamalar için metal konstrüksiyonla tasarlanmıştır.
SATO'nun broşüründe;
Güçlendirilmiş menteşeler
Geliştirilmiş sensör tertibatı
Dayanıklı makara mekanizması
Alüminyum profilli baskı mekanizması
Toz ve sıçramaya karşı iyileştirilmiş yapı
gibi mekanik özellikler öne çıkarılıyor.
Ancak SATO, cihazın IP derecelendirmesine sahip olmadığını açıkça belirtiyor.
Bu nedenle S86NX'i zorlu endüstriyel ortamlar için değerlendirirken gerçek ortam koşullarının ayrıca analiz edilmesi gerekir.

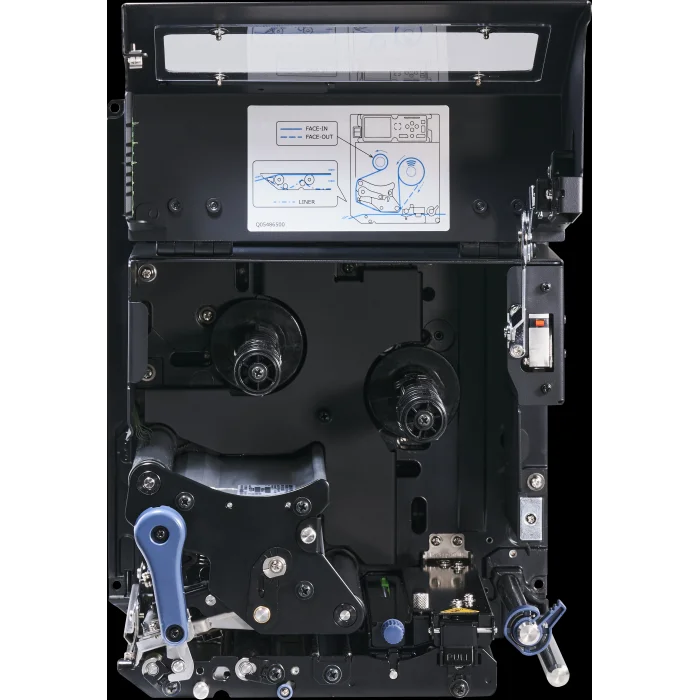

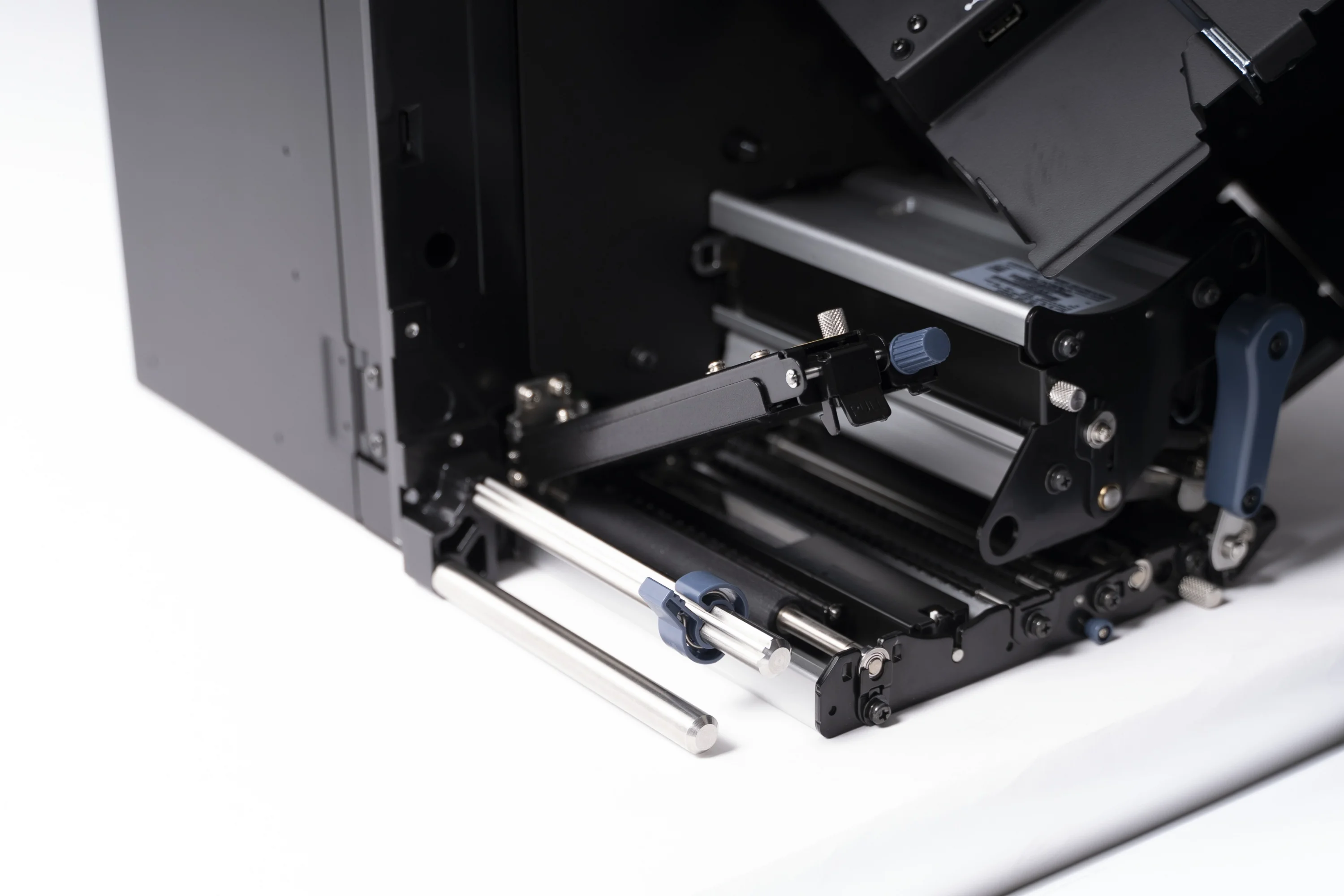

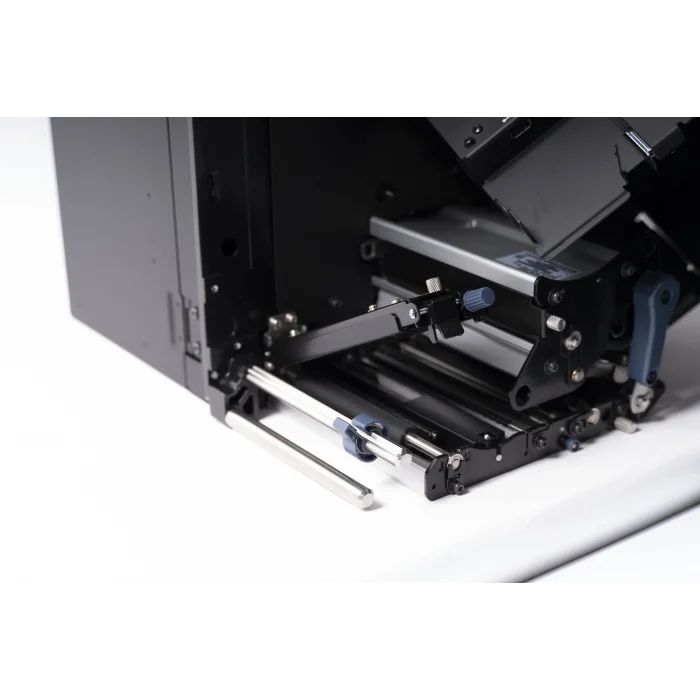

Aletsiz Baskı Kafası Değişimi
Yüksek hacimli Print & Apply sistemlerinde bakım kolaylığı önemlidir.
S86NX'in baskı kafası alet kullanmadan değiştirilebilir.
Ayrıca baskı makarasının değişimi ve arka taraftaki ana kart, dişli kutusu ve güç kaynağı gibi bileşenlere erişim kolaylaştırılmıştır.
Bu tasarım, bakım sırasında makinenin mümkün olduğunca kısa süre devre dışı kalmasına yardımcı olabilir.
SATO SOS ile Bakım Takibi
S86NX, SATO Online Services – SOS ile kullanılabilir.
SOS üzerinden bağlı yazıcıların çalışma durumu izlenebilir ve bakım gerektiren durumlar takip edilebilir.
SATO, SOS'un çalışma verilerini kullanarak sarf malzemesi değişim bildirimleri ve hata durumlarında hızlı müdahale imkanları sunduğunu belirtiyor.
SATO'nun kendi Japonya araştırmasına göre plansız duruşların %86'ya kadar azaltılabileceği belirtilmektedir.
Bu oran SATO'nun araştırmasına ait bir değerdir ve gerçek saha performansı uygulamaya göre değişir.
Bilgisayarsız Baskı
S86NX, bağımsız çalışma özellikleriyle bazı uygulamalarda bilgisayar veya sürekli ağ bağlantısı olmadan baskı yapılmasına olanak sağlayabilir.
Veri;
Ekran klavyesinden,
Barkod okuyucudan,
Tartıdan,
USB cihazlarından
alınabilir.
Bu özellik, baskı motorunun bağımsız bir otomasyon bileşeni olarak kullanılmasını kolaylaştırabilir.
SATO S86NX Teknik Özellikleri
| Özellik | SATO S86NX |
|---|
| Ürün tipi | 6" Print Engine / Baskı Motoru |
| Baskı yöntemi | Termal Transfer veya Direkt Termal |
| Baskı çözünürlüğü | 203 / 305 dpi |
| Maks. baskı genişliği | 167,5 mm / 6,59" |
| Maks. hız – 203 dpi | 14 ips / 355,6 mm/sn |
| Maks. hız – 305 dpi | 12 ips / 304,8 mm/sn |
| Maks. baskı uzunluğu – 203 dpi | 2.500 mm |
| Maks. baskı uzunluğu – 305 dpi | 1.249 mm |
| Medya kalınlığı | 0,05 – 0,31 mm |
| Medya genişliği | 54 – 180 mm |
| Ribbon uzunluğu | 600 m |
| Ribbon genişliği | 59 – 177 mm |
| Emülasyonlar | SZPL / SDPL / SIPL |

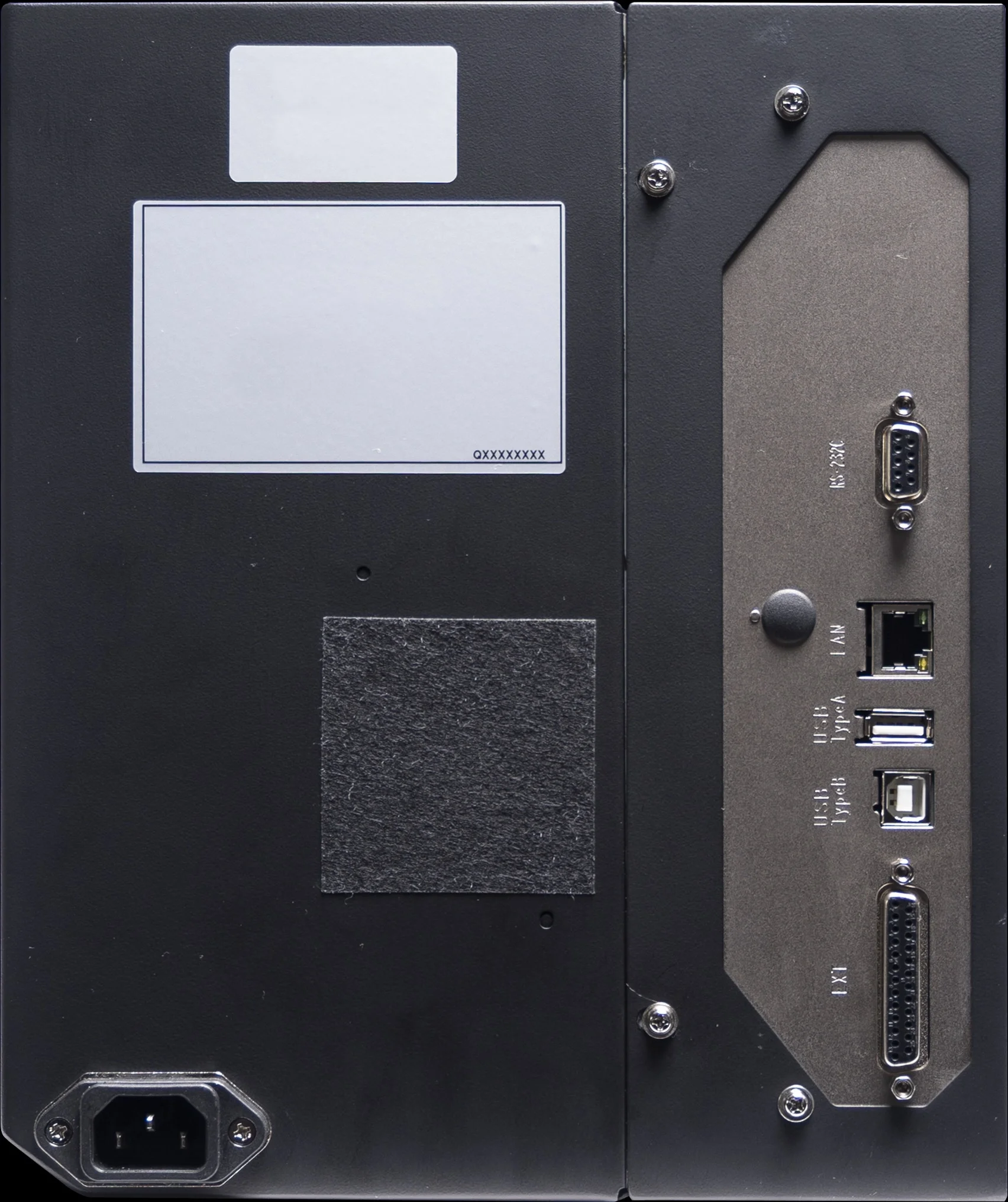

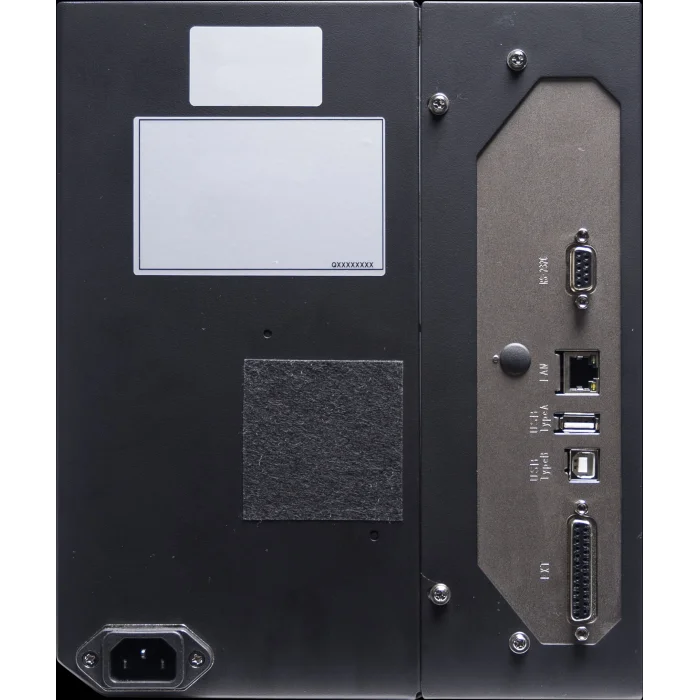

| Standart bağlantılar | USB, RS-232C, Ethernet, EXT I/O |
| Kablosuz bağlantı | Opsiyonel WLAN |
| RFID | Opsiyonel UHF RFID |
| CPU | Dual CPU / Dual OS |
| Ekran | 3,5" renkli LCD |
| RH / LH modeller | Var |
| AEP | Var |
| SOS | Var |
| PC'siz çalışma | Var |
| Baskı kafası değişimi | Aletsiz |
| Çalışma sıcaklığı | -5 °C – 40 °C |
| Termal Transfer ağırlığı | 15,5 kg |
| Direkt Termal ağırlığı | 14,0 kg |
| Boyutlar | 245 × 417 × 300 mm |
SATO S86NX Hangi Uygulamalar İçin Uygundur?
S86NX özellikle geniş formatlı ve yüksek hacimli otomatik etiketleme uygulamalarında değerlendirilebilir:

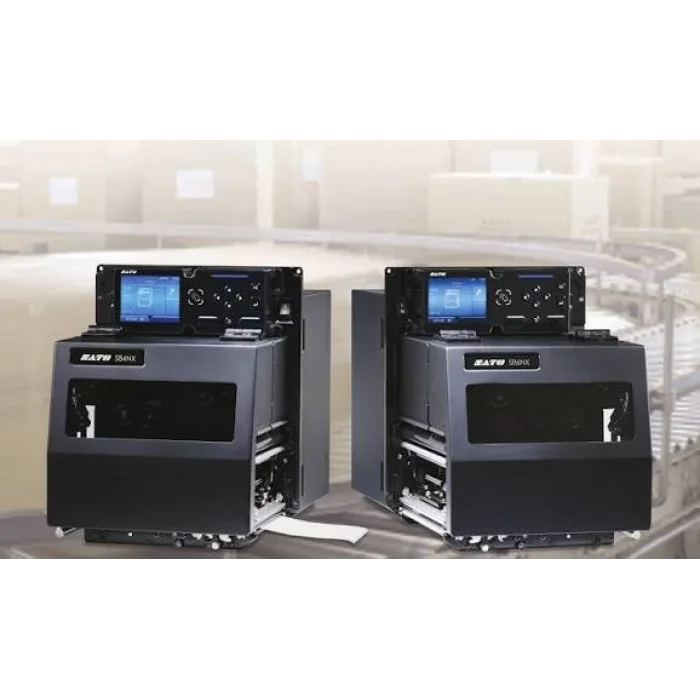

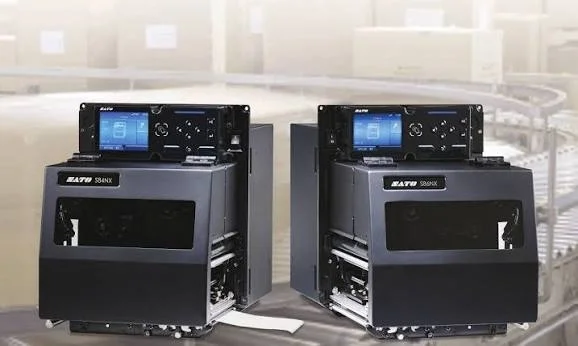

S84NX Yerine S86NX Ne Zaman Tercih Edilmeli?
Temel kriter etiket genişliğidir.
Standart 4 inç sınıfı etiketler ve özellikle 609 dpi gerektiren küçük etiketler söz konusuysa S84NX daha uygun bir platform olabilir.
Daha geniş;
koli + palet + sevkiyat + lojistik
etiketleri söz konusu olduğunda ise S86NX'in 167,5 mm baskı genişliği önemli bir avantaj sağlar.
Bu nedenle iki model arasında seçim yaparken sadece baskı hızına değil, kullanılacak etiketin maksimum genişliğine ve Print & Apply makinesinin mekanik tasarımına bakılmalıdır.
Motiva Barkod Önerisi
SATO S86NX, özellikle 6 inç geniş format etiketlerin otomatik olarak basılıp uygulanması gereken Print & Apply projelerinde değerlendirilmesi gereken bir baskı motorudur.
Proje öncesinde;
Etiket genişliği
Etiket yüksekliği
Saatlik koli/palet adedi
Konveyör hızı
Uygulama yüzeyi
Aplikatör tipi
Baskı çözünürlüğü
RFID ihtiyacı
PLC entegrasyonu
ERP/WMS/MES bağlantısı
Barkod doğrulama
7/24 çalışma gereksinimi
birlikte değerlendirilmelidir.
Özellikle büyük koli ve palet etiketlerinde S86NX'in 167,5 mm baskı genişliği, 14 ips'ye kadar baskı hızı, RFID seçeneği, AEP, EXT I/O ve Print & Apply entegrasyon kabiliyeti öne çıkar.
Türkiye'deki kullanımınıza uygun konfigürasyonu, aksesuarları ve kurumsal uygulama ihtiyaçlarınız için Motiva Barkod ekibiyle iletişime geçebilirsiniz.
